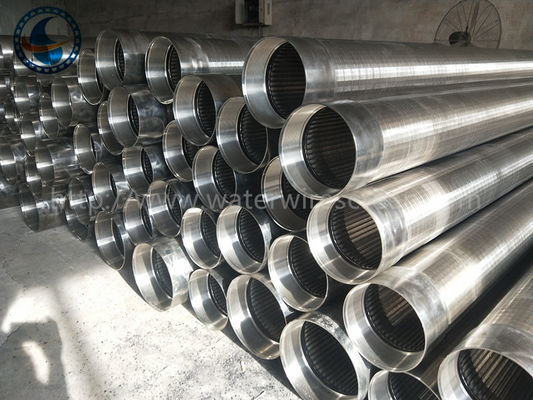

Paslanmaz Çelik Johnson Tel Ekranı, Büyük Açık Alan Ekran Tüpü
Johnson Kablo Ekran borusuÜrün Tanımı:
Johnson tel ekranı, ayrıca Yaralık ekran, Wedge tel ekranı, Sarma tel ekranı, Su kuyusu ekranı, Çubuk tabanlı sürekli Slot ekranı olarak da adlandırılır. V tel ve destek çubuğu ile kaynaklanır.
Her v tel arasında sabit bir değer yuvası vardır. Destek çubuğu yuvarlak bir tel veya üçgen bir tel veya bir trapez tel olabilir.
Johnson Kablo Ekran borusuSpesifikasyon:
| Malzeme |
Paslanmaz çelik |
| Sınıf |
304, 304L, 316L, 202, 2205,2507, 904L vb. |
| Çakıl tel |
2*3,5mm, 2,2*3,5mm, 3*4,6mm, 3.2*6mm ve diğerleri |
| Açıklık Boyutu |
0.3mm, 0.5mm, 0.63mm, 0.75mm, 1.0mm, 1.0mm vb. |
| Destek çubuğu |
ø3.0mm, ø3.8mm, ø4.0mm, ø4.8mm, ø5.0mm, ø5.5mm vb. |
| Uzunluk |

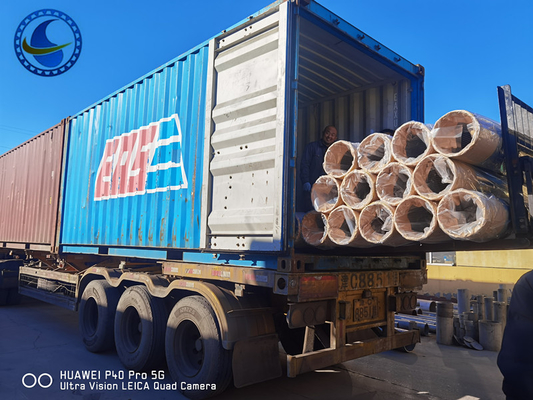

6000mm'e kadar (genel konteynere uygun olarak 2.9m ve 5.8m) |
| Türü |
Çubuk, boru, silindir, davul |
| Son bağlantı |

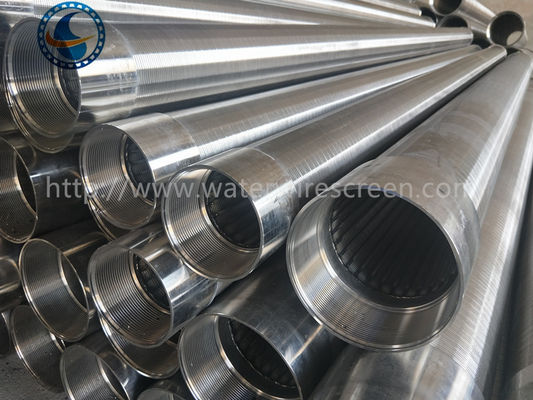

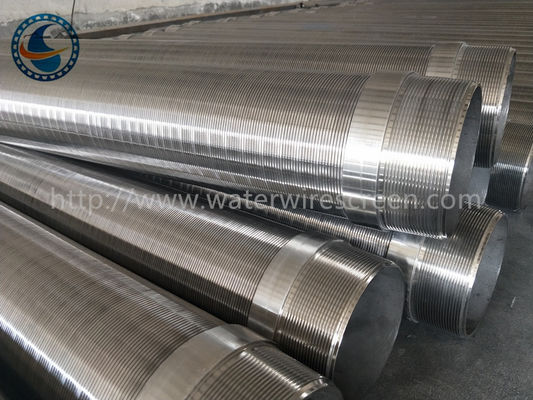

Saldırılmış yüzükler veya erkek/kadın iplik |
| Destek çubuğu şeklinde |
Yuvarlak tel |
| Tel şekli |
Sığır şeklinde |
Johnson Kablo Ekran borusuDüzenli özellikler:
Malzeme: Paslanmaz çelik 302, 304, 316, 304L, 316L veya düşük karbonlu galvanizli
Sıvı: 0.25mm - 100mm (0.3mm, 0.5mm, 0.63mm, 0.75mm, 1.0mm,1.5mm normalde)
Farklılık: + / - 0,05 mm
Sarma telinin özellikleri:2 * 3.5 mm, 2.2 * 3.5 mm, 3 * 4.6 mm, 3.2 * 6 mm ve benzeri.
Çubuk özellikleri: ø3.0-5.5mm yuvarlak çubuk.
İsteğinize göre özel özellikler yapılabilir.
Johnson tel ekranının avantajları:
1Sığır şeklindeki yuvalar:
"V" şeklindeki açılar, kuyunun içine doğru açılır ve delik genişliğinden biraz daha küçük olan parçacıkların geçmesine izin verir.Bu parçacıklar ekrana sıkışıp tıkanır..
2Sürekli yuvalar:
Özel tasarım, ekranın çevresinde ve uzunluğunda sürekli bir yuva açışı sağlar.
3Çok Büyük Açık Alan:
Bu tasarım, sürekli bir delik sağlar ve bu nedenle suyun girmesi için açık alan, herhangi bir boyutta ve delik açısından geleneksel delikli borulardan 2 kat daha fazladır.Bu, daha az sürtünme başı kaybı ile daha fazla suyun girmesine izin verir ve boru kuyusunun verimliliği önemli ölçüde iyileştirilir..
4Enerji tasarrufu:
Sürtünme başı kayıplarının azalması ve artan boşaltma nedeniyle, pompa yükü aynı miktarda su pompalamak için gerekli gücü azaltır.
Johnson Tel ekranı.Parametreler seçme tablosu:
|
Boyut
(INCH)
|
Aşırı doz.
(MM)
|
SLOT
(MM)
|
UZUNLUK
(M)
|
Çöküş
Güç
(BAR)
|
TENSİL
Ağırlık
(TON)
|
Dökme tel ((Açıklık*Yükseklik)
(MM)
|
RODS
(MM)
|
| 3-1/2 |
88.9 |
1.0 |
3 |
>22 |
10.2 |
2.3 çarpı 3.5 |
3.8MM/22 |
| 4-1/2 |
114.3 |
1.0 |
3 |
>28 |
11.5 |
2.3 çarpı 3.5 |
3.8MM/22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
>40 |
12.8 |
2.3 çarpı 3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
>33 |
12.8 |
2.3 çarpı 3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
>83 |
45 |
3.2*6.0 |
6.0MM*32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
>34 |
21.9 |
2.3 çarpı 3.5 |
3.8MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
>50 |
38.2 |
3.0*5.0 |
4.0MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
>60 |
46 |
3.2*6.0 |
5.0MM/48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
>50 |
32.9 |
2.3 çarpı 3.5 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
>60 |
39.5 |
3.0*5.0 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
>100 |
48 |
3.2*6.0 |
5.0MM/55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0*5.0 |
4.0MM/50 |
| 14 |
355.6 |
1.0 |
3 |
> 80 |
37.8 |
3.0*5.0 |
4.0MM/59 |
