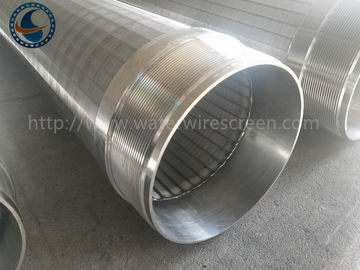

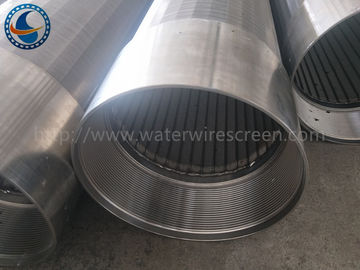

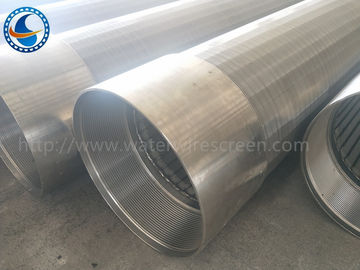

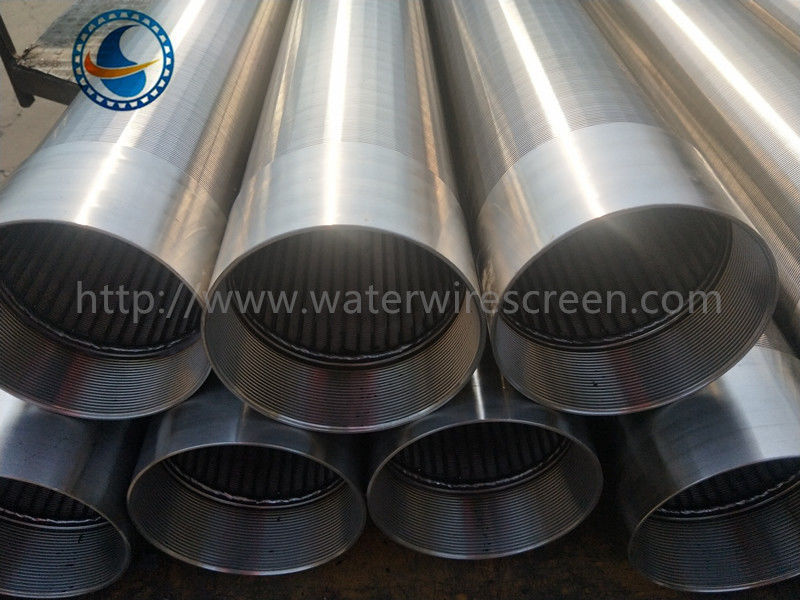

Küçük tel 8-5 // 8 "Çap Paslanmaz Çelik 304 Johnson Ekran, 3000 mm uzunluk
Sürekli yarıklı su kuyusu ızgarası, yara ızgarası, tel sargılı elek olarak da adlandırılır.
Su teli sürekli yarıklı ekranlar, bir iç uzunlamasına destek çubuğu dizisi etrafında V-şekilli tel veya kama şeklindeki telden yapılmıştır.
Sürekli yuva: destek çubukları ve uzunlamasına tel, mevcut açıklık alanını önemli ölçüde artıran ve su akışına daha iyi erişim sağlayan bir açıklık oluşturur.
Yüksek açık alan: su seviyesini düşürerek enerji tüketimini azaltın.Bu arada, yüksek açık alan, yeraltı suyunun diğer filtreleme aparatlarından çok daha yavaş girmesine neden olabilir, bu da kumun yüksek basınç nedeniyle ekrana girmesini önleyerek pompanın aşınmasını azaltır.
Yüksek güç: Ana hammadde olarak paslanmaz çeliği alır, daha sonra yüksek sıcaklıkta kaynaklanır, bu da büyük su basıncına dayanacak yüksek mukavemeti garanti eder, böylece uzun ömürlüdür.
Özellik:
| Malzeme |
Paslanmaz çelik |
| Derece |
304, 321, 316L vb. Olabilir. |
| OD |
219mm, Ayrıca 89mm 117mm 168mm 273mm 325mm 377mm 426mm vb olabilir |
| Boyut |
8 ", 2" 3 "4" 5 "6" 9 "10" 12 "14" 16 "da olabilir |
| Uzunluk |
3m, Ayrıca 2.9 m / 5.8m veya diğerleri olabilir.6000 mm'ye kadar |
| Solt boyutu |
0,75 mm, Ayrıca 0,5 mm, 0,63 mm, 0,75 mm, 1,5 mm vb. (0,1-100 mm) olabilir. |
| Bağlantıyı sonlandır |
Erkek / dişi dişli,Ayrıca Kaynaklı halkalar, Flanş, Kapalı ve Uçsuz olabilir |
| Tel boyutu |
1.5 * 2mm, 2 * 3mm de olabilir,2 * 3,5 mm, 2,2 * 3,5 mm, 3,0 * 4,6 mm, 3 * 5 mm, 3,2 * 6 mm, vb. |
| Destek çubuğu |
2 * 3mm Vee şekilli tel, Vee şekilli tel veya ø2.5-6.0mm yuvarlak tel de olabilir |
| Tel şekli |
V şekli |
1. Üretim süreci sürekliliği:
İçeriye doğru genişleyen ve dolayısıyla tıkanmayı önleyen ve arıza süresini en aza indiren yuvalar oluşturan V şekilli profil telleri.
2. Düşük bakım maliyetleri:
Kazıma veya ters yıkama ile kolaylıkla temizlenebilen elek yüzeyinde ayırma.
3. Maksimum işlem çıkışı:
Ortam kaybı olmadan doğru ayırma sağlayan hassas ve sürekli yuva açıklıkları.
4. Düşük işletme maliyetleri:
Etkili akış, yüksek verim ve düşük basınç düşüşü (dP) ile geniş açık alan
5. Yaşasın:
Her kesişme noktasında kaynak yapılarak güçlü ve dayanıklı bir perde oluşturulur.
6. Azalan kurulum maliyetleri:
maliyetli destek ortamlarını ortadan kaldıran ve bileşenlerin tasarımında maksimum esneklik sağlayan yapıları desteklemek.
7. Kimyasal ve termal dirençli:
Çeşitli korozyona dayanıklı paslanmaz çelik malzemeler ve yüksek sıcaklıklar ve basınçlar için uygun birçok egzotik alaşım.
Bitişik teller arasındaki her yuva açıklığı, ekran yüzeyini oluşturmak için kullanılan telin özel şeklinden kaynaklanan V şeklindedir.
Tıkanmayacak şekilde tasarlanan V şeklindeki açıklıklar, dış yüzde en dardır ve içe doğru genişler.
Sürekli yuvalı ekranlar, ekran yüzeyinin birim alanı başına diğer türlerden daha fazla giriş alanı sağlar.
Herhangi bir yuva boyutu için, bu tür bir ekran maksimum açık alana sahiptir.
Düzenli Özellikler:
|
BOYUT
(İNÇ)
|
OD
(MM)
|
YUVASI
(MM)
|
UZUNLUK
(M)
|
ÇÖKÜŞ
GÜÇ
(BAR)
|
GERGİ
AĞIRLIK
(TON)
|
WRAP TEL (GENİŞLİK * YÜKSEKLİK)
(MM)
|
ÇUBUKLAR
(MM)
|
| 3-1 / 2 |
88.9 |
1.0 |
3 |
＞ 22 |
10.2 |
2.3 * 3.5 |
3,8 milyon / 22 |
| 4-1 / 2 |
114.3 |
1.0 |
3 |
＞ 28 |
11.5 |
2.3 * 3.5 |
3,8 milyon / 22 |
| 6-5 / 8 |
168.3 |
0.75 |
5.8 |
＞ 40 |
12.8 |
2.3 * 3.5 |
3,8 milyon / 32 |
| 6-5 / 8 |
168.3 |
1.0 |
5.8 |
＞ 33 |
12.8 |
2.3 * 3.5 |
3,8 milyon / 32 |
| 6-5 / 8 |
168.3 |
0.63 |
5.8 |
83 |
45 |
3.2 * 6.0 |
6,0 milyon * 32 |
| 8-5 / 8 |
219.1 |
1.0 |
5.8 |
＞ 34 |
21.9 |
2.3 * 3.5 |
3,8 milyon / 48 |
| 8-5 / 8 |
219.1 |
1.0 |
5.8 |
＞ 50 |
38.2 |
3.0 * 5.0 |
4,0 milyon / 48 |
| 8-5 / 8 |
219.1 |
1.0 |
5.8 |
60 |
46 |
3.2 * 6.0 |
5,0 milyon / 48 |
| 10-3 / 4 |
273.1 |
0.75 |
5.8 |
＞ 50 |
32.9 |
2.3 * 3.5 |
4,9 milyon / 55 |
| 10-3 / 4 |
273.1 |
1.0 |
5.8 |
60 |
39.5 |
3.0 * 5.0 |
4,9 milyon / 55 |
| 10-3 / 4 |
273.1 |
1.0 |
5.8 |
＞ 100 |
48 |
3.2 * 6.0 |
5,0 milyon / 55 |
| 12-3 / 4 |
323.9 |
1.0 |
5.8 |
＞ 120 |
37.2 |
3.0 * 5.0 |
4,0 milyon / 50 |
| 14 |
355.6 |
1.0 |
3 |
80 |
37.8 |
3.0 * 5.0 |
4,0 milyon / 59 |
